Co dělá uzavírací klapku nezbytnou v moderním řízení průtoku?

On Off Butterfly Ventilsystémy jsou životně důležité součásti v potrubním a zpracovatelském průmyslu, kde je vyžadována rychlá izolace a řízení průtoku. Tyto ventily slouží jako spolehlivá uzavírací zařízení, která fungují buď v plně otevřeném nebo plně uzavřeném stavu, díky čemuž jsou ideální spíše pro izolační povinnosti než pro postupnou regulaci průtoku.

Tento komplexní průvodce prozkoumává vše, co potřebujete vědět o uzavíracích/vypínacích klapkách – od toho, jak fungují a kde jsou zvyklé, až po to, jak vybrat ten správný pro váš systém, a obsahuje informace důležité pro inženýry, nákupčí i techniky.

Obsah

1. Co je to uzavírací klapkový ventil?
2. Jak fungují uzavírací klapky?
3. Proč zvolit uzavírací klapku?
4. Jaké aplikace jsou pro tyto ventily nejlepší?
5. Jaké jsou klíčové typy a vlastnosti uzavíracích klapek?
6. Jak vybrat správný uzavírací škrticí ventil?
7. Často kladené otázky (FAQ)

1. Co je to uzavírací klapka?

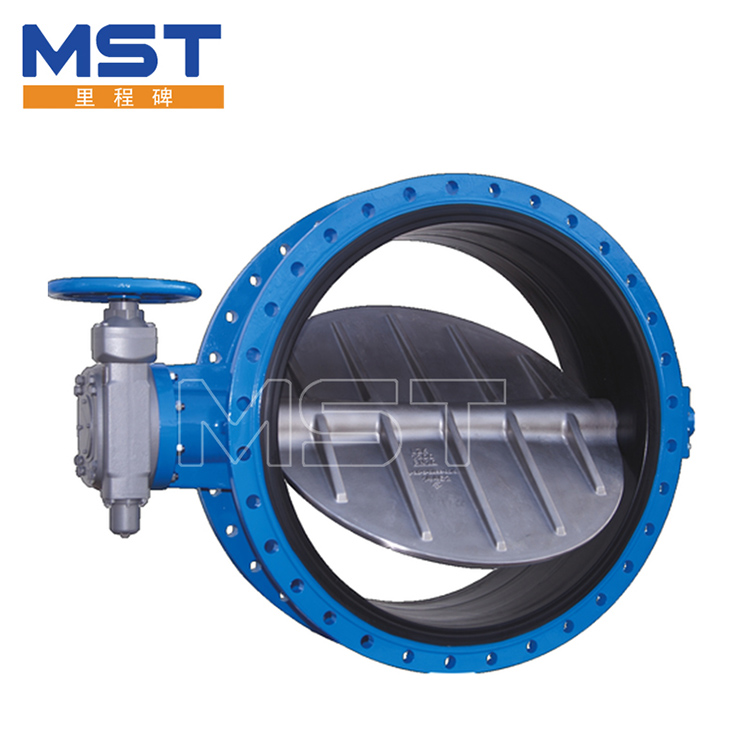

AnOn Off Butterfly Ventilje čtvrtotáčkový izolační ventil navržený tak, aby umožňoval buď plný průtok, nebo úplně zastavil pohyb tekutiny v potrubí. Na rozdíl od regulačních ventilů, které poskytují proporcionální ovládání, slouží on/off klapky jako diskrétní ovládací prvky – buď zcela otevřené nebo zcela uzavřené – pro rychlé ovládání.

Tyto ventily jsou široce používány kvůli jejich kompaktnímu designu a nákladově efektivnímu výkonu ve srovnání s alternativami, jako jsou šoupátkové nebo kulové ventily.

2. Jak fungují uzavírací klapky?

Klapky se skládají z disku namontovaného na centrální hřídeli uvnitř tělesa ventilu. Když ovladač nebo rukojeť otočí hřídel o 90°, disk se otočí, aby umožnil průchod tekutiny nebo blokoval průtok. Tento jednoduchý čtvrtotáčkový pohyb umožňuje rychlý provoz, který je zásadní pro mnoho průmyslových izolačních aplikací.

Základní komponenty

• Tělo ventilu– Ukrývá vnitřní části a spojuje se s potrubím.
• Disk– Pohyblivá deska, která řídí průtok.
• Hřídel/dřík– Přenáší pohyb z pohonu na disk.
• Sedadlo– Zajišťuje utěsnění při zavřeném ventilu.
• Pohon– Ruční, pneumatické nebo elektrické zařízení, které řídí pohyb disku.

3. Proč zvolit uzavírací klapku?

Uzavírací klapky poskytují řadu výhod, díky kterým jsou preferovanou volbou v různých průmyslových odvětvích:

• Rychlé působení:Rychlý čtvrtotáčkový pohyb prodlužuje dobu odezvy na izolační úkoly.
• Kompaktní a lehký:Menší půdorys než mnoho jiných konstrukcí ventilů.
• Nákladově efektivní:Nižší náklady na výrobu a údržbu díky jednoduché konstrukci.
• Nízký pokles tlaku:Minimální překážka při plném otevření udržuje účinný průtok.
• Flexibilní ovládání:Ovládání pomocí ručních rukojetí nebo automatických ovladačů pro dálkové ovládání.

4. Které aplikace jsou pro tyto ventily nejlepší?

Uzavírací klapky se běžně vyskytují v následujících odvětvích:

• Voda a čištění odpadních vod– Uzavření průtoku ve velkých potrubích.
• HVAC systémy– Izolační sekce topných nebo chladicích okruhů.
• Průmyslové procesy– Velkoobjemová manipulace s chemikáliemi a povinnosti izolace závodů.
• Ropovody a plynovody– Rychlá nouzová izolace.
• Námořní a energetické elektrárny– Velké aplikace pro řízení toku.

5. Jaké jsou klíčové typy a vlastnosti uzavíracích klapek?

Existuje několik konfigurací a materiálů, které ovlivňují výběr ventilu:

Výběr materiálů – jako je nerezová ocel, litina nebo polymerové vložky – odolnost proti nárazové korozi a teplotní/tlakové zacházení.

6. Jak vybrat správný uzavírací škrticí ventil?

Zvažte následující kritéria:

• Typ média:Kapaliny, plyny, kal — vyberte materiál vhodně.
• Hodnoty tlaku a teploty:Zajistěte kompatibilitu s podmínkami procesu.
• Ukončení připojení:Typ plátku nebo očka podle potřeb instalace.
• Způsob ovládání:Manuál pro jednoduché systémy, pneumatický/elektrický pro automatizaci.
• Certifikace a standardy:Shoda s API, ISO nebo ANSI tam, kde je vyžadována.

7. Často kladené otázky (FAQ)

Jaký je rozdíl mezi zapínáním/vypínáním a regulačními klapkami?
On/off škrticí ventily jsou navrženy pro diskrétní ovládání — plně otevřené nebo zavřené — zatímco regulační škrticí ventily umožňují proporcionální řízení průtoku se zpětnovazebními signály pro přesnou modulaci.

Lze zapínací/vypínací klapky automatizovat?
Ano – mohou být vybaveny pneumatickými nebo elektrickými pohony pro dálkový nebo automatický provoz v průmyslovém prostředí.

Jsou klapky vhodné pro vysokotlaké aplikace?
Standardní škrticí klapky dobře zvládají mírné tlaky, ale pro velmi vysoké tlaky nebo kritické izolační úlohy je třeba zvážit provedení s vysokým výkonem nebo trojitým offsetem.

Jak často by měly být tyto ventily udržovány?
Plány údržby se liší podle aplikace, ale pravidelná kontrola těsnění a pohonů zajišťuje spolehlivý výkon a dlouhou životnost.

Která průmyslová odvětví nejvíce spoléhají na uzavírací klapky?
Odvětví úpravy vody, HVAC, chemického zpracování, námořních a obecných průmyslových odvětví často oceňuje rychlé a spolehlivé uzavření, které zajišťují uzavírací klapky.

O společnosti Společnost Tianjin Milestone Valve Company: Jako důvěryhodný dodavatel vysoce kvalitních průmyslových ventilů,Společnost Společnost Tianjin Milestone Valve Companynabízí kompletní řadu odolných uzavíracích/vypínacích klapek přizpůsobených různým aplikacím. Naše produkty kombinují efektivní design s odolným výkonem, aby splňovaly přísné průmyslové požadavky.

Pokud máte projektové potřeby, systémové otázky nebo se chcete dozvědět více o ideálním řešení ventilů pro vaši aplikaci —kontaktnászískat odborné poradenství a konkurenceschopné ceny přizpůsobené vašim obchodním cílům!
