Proč byste si měli vybrat ventil motýlů pro vaše průmyslové aplikace?

Ve světě kontroly tekutin jsou ventily v srdci každého průmyslového systému. Určují, jak dobře fungují potrubí, jak bezpečně běží procesy a jak efektivně průmyslová odvětví šetří energii a zdroje. Mezi mnoha typy ventilů,Ventil motýlůVyniká jako všestranné, nákladově efektivní a spolehlivé řešení pro střední i rozsáhlé operace. Díky jedinečnému designu a robustnímu výkonu je vhodný pro zásobování vodou, čištění odpadních vod, chemický průmysl, elektrárny a systémy HVAC.

Tento článek se podrobně podívá na pracovní principy, specifikace, výhody a aplikace motýlí chlopně a zároveň zdůrazňuje, proč tolik společností, včetně těch partnerskýchSpolečnost Společnost Společnost Společnost Tianjin Milestone Valve Company, preferujte tento typ ventilu ve svých potrubích.

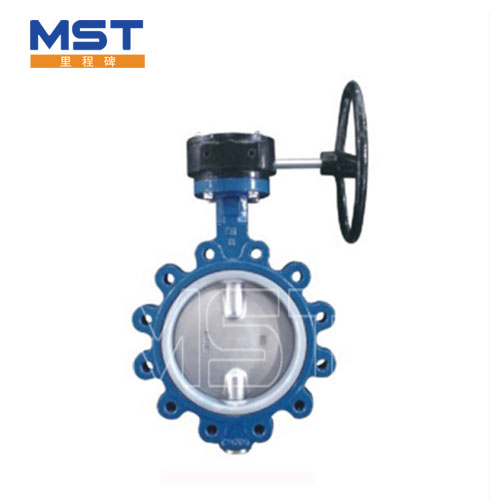

Co je to ventil motýlů?

Motýl ventil motýlů je ventil čtvrthotového otočení určeného k regulaci nebo izolaci průtoku tekutin v potrubí. Vyznačuje se návrhem „LUG“, který má závitové vložky na obou stranách tělesa ventilu. Tato konstrukce umožňuje, aby byl ventil přišroubován přímo na příruby, což umožňuje snadnou instalaci a odstranění bez narušení celého potrubního systému.

Tato funkce způsobuje, že lug motýl ventil je vysoce praktický pro systémy vyžadující časté údržbu, kde může být nutné odpojit jedna strana potrubí, aniž by to ovlivnilo druhou.

Klíčové funkce a pracovní princip

Pracovní princip ventilu motýlů o lug je přímý, ale účinný:

• Funguje s hnutím čtvrthotora.

• Kruhový disk umístěný ve středu potrubí se otáčí kolem svislé osy pro řízení toku.

• Když je držadlo nebo pohon otočení o 90 stupňů, disk buď plně otevře nebo zavře pasáž.

• Ventil může být také nastaven na střední polohy, což umožňuje přesnou regulaci toku.

Tento návrh minimalizuje odpor, snižuje pokles tlaku a poskytuje spolehlivé těsnění, když je spárováno s vysoce kvalitními sedadly elastomerů.

Parametry produktu ventilu motýlů

Níže jsou uvedeny obecné parametry, které předvádějí technické schopnosti standardního ventilu motýlů v luci:

Hlavní specifikace

• Rozsah velikosti: DN50 - DN1200 (2 " - 48")

• Hodnocení tlaku: PN10, PN16, ANSI 150

• Materiál těla: Litinová železa, tažná železa, uhlíková ocel, nerezová ocel

• Materiál disku: Tažná železa, nerezová ocel, hliníkový bronz, nylon potažený disk

• Materiál sedadla: EPDM, NBR, PTFE, Viton

• Typ připojení: Vyložený typ s závitovými vložkami

• Metoda provozu: Manuální páka, převodovka, elektrický pohon, pneumatický pohon

• Teplotní rozsah: -20 ° C až +200 ° C (v závislosti na materiálu sedadla)

• Aplikace: Voda, olej, plyn, kaše, chemické tekutiny

Tabulka technických parametrů

Výhody ventilu motýlů

1. Flexibilní instalace- Lze nainstalovat na konci potrubí, aniž by vyžadoval následné potrubí.

2. Snadná údržba- Umožňuje obsluhu jedné strany systému bez vypnutí celé linie.

3. Nákladově efektivní- Lehčí a kompaktnější než ventily brány nebo glóbusů, což snižuje náklady na materiál i instalaci.

4. Trvanlivost- S materiály, jako je tažná železa a nerezová ocel, odolá ventilu tlak, kolísání teploty a korozivním prostředím.

5. Těsné těsnění-Pokročilé materiály sedadel poskytují bublinové těsné uzavření, a to i za náročných podmínek.

6. Všestrannost- Vhodné pro čistou vodu, odpadní vody, olej, plyn a mírné chemikálie.

Aplikace ventilu motýla

Ventil motýlů s motýlem má rozsáhlé aplikace napříč různými průmyslovými odvětvími:

• Přívod vody a čištění odpadních vod- Poskytuje spolehlivé uzavření a kontrolu v městských vodních a odpadních systémech.

• Systémy HVAC- Používá se pro regulaci chlazené vody a potrubí horké vody.

• Chemický průmysl- zpracovává mírné korozivní tekutiny v důsledku sezení PTFE a Viton.

• Elektrárny- hraje roli v cirkulaci chladicí vody a pomocných službách.

• Námořní průmysl- Lehká konstrukce je vhodná pro palubní systémy.

Všestrannost tohoto ventilu z něj činí jeden z nejčastěji specifikovaných produktů inženýrů a projektových manažerů po celém světě.

Srovnání s jinými typy ventilů

FAQ o ventilu motýlů na lug

Q1: Co odlišuje motýl ventilu motýlů od ošoplňkového ventilu od ventilu motýlů?
Ventil motýlů s motýlem má závitu vložky (oky), které umožňují přišroubování ventilu přímo na příruby, což umožňuje odpojení jedné strany potrubí bez narušení druhé. Naproti tomu typ oplatky vyžaduje, aby byl celý linie před odstraněním vypnutý.

Q2: Může být pro vysokotlaké aplikace použit ventil motýlů pro motýl?
Obecně jsou ventily motýlů s motýly navrženy pro středně tlakové systémy (PN10-PN16 nebo ANSI 150). Pro vyšší tlaky mohou být vyžadovány specializované materiály a vyztužené vzory, ale ve většině průmyslových potrubí je jejich tlaková manipulace dostatečná.

Q3: Jak ovlivňuje materiál sedadla výkon motýlí ventilu?
Materiál sedadla přímo ovlivňuje odolnost proti teplotě, utěsňovací vlastnosti a kompatibilitu s médii. Například EPDM je ideální pro vodu, PTFE je preferován pro chemikálie a Viton dobře funguje s vyššími teplotami. Výběr správného sedadla zajišťuje dlouhodobou spolehlivost.

Q4: Proč bych si měl vybrat společnost Tianjin Milestone Valve Company pro ventily motýlů?
Společnost Tianjin Milestone Valve Company má roky odborné znalosti v oblasti výroby ventilů, nabízí robustní vzory, prémiové materiály a přizpůsobitelné možnosti. Jejich ventily motýlů pro motýly se široce používají v obecních, průmyslových a mořských projektech, což ukazuje na trvanlivost a efektivitu.

Závěr

TheVentil motýlůKombinuje účinnost, trvanlivost a praktičnost, což z něj činí nezbytnou volbu pro moderní průmyslové systémy. Jeho snadnost instalace, schopnost izolovat jednu stranu linky a nákladově efektivní design přispívají k rostoucí poptávce na globálních trzích.

Pokud uvažujete o spolehlivém řešení pro své potrubní systémy, investujete do vysoce kvalitních ventilů zSpolečnost Společnost Společnost Společnost Tianjin Milestone Valve CompanyZajišťuje výkon i dlouhodobou hodnotu.

Pro dotazy, technické konzultace nebo hromadné objednávky, neváhejtekontakt Společnost Společnost Společnost Společnost Tianjin Milestone Valve Company- Důvěryhodné jméno ve výrobě a dodávce ventilu.
