Jaký je rozdíl mezi glótovým ventilem a ventilem brány?

Jako klíčové vybavení pro kontrolu toku médií v potrubním systému,Globe ventilyabrány ventilyjsou oba mezní ventily, ale významně se liší ve strukturálním designu, pracovních charakteristikách a příslušných scénářích. Nesprávný výběr může ovlivnit účinnost systému a dokonce způsobit bezpečnostní rizika.

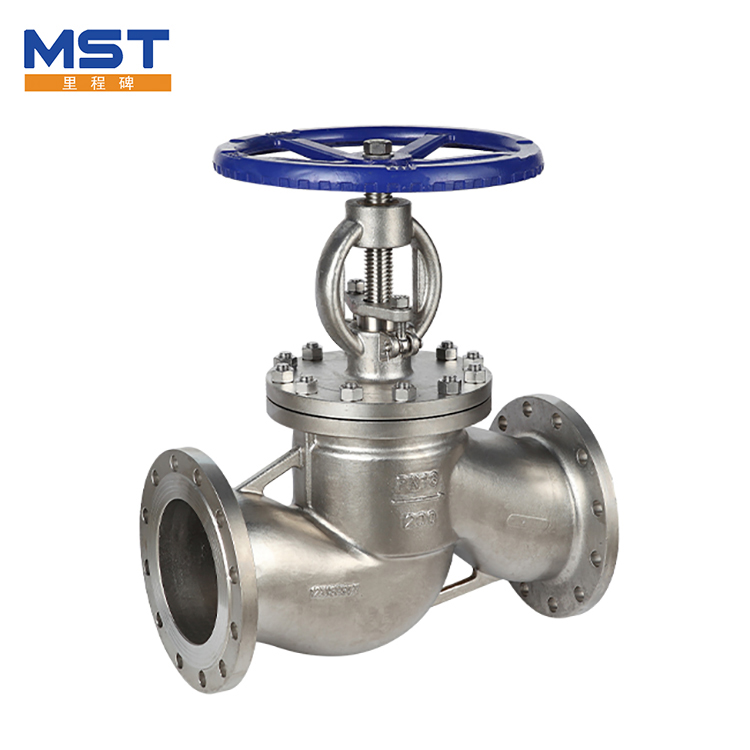

Základní rozdíl ve strukturálním návrhu určuje funkční charakteristiky. Globe ventil přijímá strukturu „vertikálního zachycení ventilu“. V těle ventilu je sedadlo ventilu kolmé na směr tekutiny. Disk ventilu se pohybuje nahoru a dolů skrz šroubovou tyč, aby se dosáhlo utěsnění. Tekutina musí protékat 90 stupňovým otočením tělem ventilu. Koeficient odporu průtoku (asi 3-5) je mnohem vyšší než koeficient brány. Bránský ventil se opírá o „paralelní zachycení brány“. Brána se pohybuje svisle podél středové linie sedadla ventilu. Po úplném otevření je brána zcela oddělena od kanálu průtoku. Koeficient odporu průtoku je pouze 0,1-0,5, což je blízké průtokové kapacitě krátké trubky.

Řízení toku a výkon těsnění mají každý svůj vlastní důraz. Disk a ventilové sedadlo ventilu ventilu glóbu jsou těsněním obličeje a těsnění je spolehlivější po uzavření. Je zvláště vhodný pro potrubí s nízkým tlakem malého průměru (DN15-DN100) a tok může být přesně upraven otvorem ventilu. Často se používá při příležitostech, které vyžadují škrcení (jako jsou topné systémy). Jeho těsnicí plocha je však snadno poškozena vysokorychlostní erozí tekutin a jeho životnost je obecně 10 000–20 000krát otevření a uzavření. Brána ventilu brány je v souladu se sedadlem ventilu. Při plném otevření nedochází k žádné ztrátě. Je vhodný pro potrubí s velkým průměrem (DN100-DN1000), ale je třeba jej po uzavření přesně vyrovnat, jinak je snadné uniknout a nelze regulaci toku dosáhnout. Většinou se používá v plně otevřených a plně uzavřených podmínkách (jako je například vodovodní voda).

Rozdíl v platných pracovních podmínkách je zřejmý. Globe ventil je vhodný pro předávání čistých médií, jako je čistá voda a olej. Pracovní tlak obvykle není více než 16 MPA a teplotní rozsah je -29 ℃ až 425 ℃. Během instalace věnujte pozornost směru toku (nízký vstup a vysoký vývod), jinak se sníží těsnicí výkon. Brátový ventil lze použít k přepravě médií obsahujícího malé množství částic (jako je odpadní vody), s hladinou tlaku až 42MPa, rozsah adaptability teploty (-196 ℃ až 540 ℃) a žádné směrové omezení při instalaci, ale není vhodná pro časté otevírání a časté operace a častá operace mohou snadno uvětrovat.

Náklady na údržbu a životnost je třeba posuzovat komplexně. Struktura připojení ventilu a šroubové tyče ventilu zeměkoule je jednoduché a během údržby je třeba vyměnit pouze těsnění těsnění. Jediné náklady na údržbu jsou asi 50% brány. Branská ventil má komplexní vodící strukturu mezi bránou a stonkem ventilu. Pokud se uvízne, musí být demontována jako celek a doba údržby je 2-3krát větší doba ventilu zeměkoule. V plně otevřeném stavu je však odolnost proti toku brány malého, což může snížit spotřebu energie v potrubí a je pro dlouhodobé používání ekonomičtější.

Při výběru základní princip „Výběr aGlobe ventilpro malý průměr a abrána ventilpro velký průměr; Výběr ventilu glóbu pro nastavení toku, výběr brány ventilu pro úplné otevření a uzavření; Výběr ventilu glóbu pro čistá média a brána ventil pro média obsahující částice by mělo být dodržováno. Pouze kombinací tlaku systému, středních vlastností a provozní frekvence může být do hry uvedeno optimální výkon ventilu a zajišťuje bezpečný a efektivní provoz potrubního systému.
